网线与水晶头通用接法和线序(图文详解)

2014/8/8 23:15:24      点击:

网线制作是搞网络的人的必修课,也是最为基础的实战项目。网线制作方法有很多,我们在此简单的制作

一下现在出现最多的RJ45通用8针网线制作方法。

  我们使用网线钳的剥皮功能剥掉网线的外皮,会看到彩色与白色互相缠绕的八根金属线。橙、绿、蓝、

棕四个色系,与他们相互缠绕的分别是白橙、白绿、白蓝、白棕,有的稍微有点橙色,有的只是白色,如果

是纯色,千万要注意,不要将四个白色搞混了。我们分别将他们的缠绕去掉,注意摆放的顺序是:橙绿蓝棕,

白在前,蓝绿互换。也就是说最终的结果是:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕(适合电脑与路由器、

拨号猫、交换机)。

  摆好位置之后将网线摆平捋直,使用切线刀将其切齐,切线刀通常的网线钳都有,一定要确保切的整齐,

然后平放入水晶头,使劲儿往前顶,当从水晶头的前放都看到线整齐的排列之后,使用网线钳子的水晶头压制

模块将其挤压。

  这种网线制作的顺序是通用的B类网线制作方法。

  如果是A类网线制作顺序是橙绿互换,变成:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕

直连线是网线两端的水晶头都是A或者B,如果是交叉线则一头是A一头是B。

直连线(适合电脑与路由器、拨号猫、交换机)
两头都是 白橙、橙、白绿、蓝、白蓝、绿、白棕、棕

交叉连接一头568A一头568B (适用于电脑与电脑)
568A标准:绿白,绿,橙白,蓝,蓝白,橙,棕白,棕
568B标准:橙白,橙,绿白,蓝,蓝白,绿,棕白,棕 (一般用这个)

  我们常见的以下情况需要直连线,如:计算机和交换机互连,交换机与路由器互连。如果是计算机和

计算互连则需要交叉线。

  当然了,这些网线制作方法也都不一定每个人都在使用。因为很多网络设计者通常并没有严格遵守这

个规则,不过如果不遵守这个规则,网线的抗干扰性能和抗衰减性能就很差。还是建议设计者严格按照这

个顺序,这样可以保证网络的最佳运行状态。所以,如果我们去维修网络的话,一定要好好的看一下原来

的旧水晶头按照什么方式来制作的,我们按照它的顺序做就是了,因为我们只是制作一个水晶头,所以要

“入乡随俗”,否则,就必须两头开刀,都重新按照标准制作一遍。另外网线的长度最好不要大于100米,因

为越长型号衰减越厉害。

  给大家一点网线制作的小小提示:因为在建房的时候往往会造成不小心拉网线而把其中的某一根或者几

根拉断,所以那些不够标准的制作方法可以帮我们的忙。如果我们通过多次的测试发现网线的某一根或者几

根是断的,就可以进行互换,比方说如果白橙和橙是断的,怎么做都不通,而其他是通的,我们可以将白蓝、

蓝或者白棕和棕将其替换。但是要注意,一定要两头都一样,即都不按标准的来。通常只要顺序里的1、2、

3、6是通的就可以了,数字是A、B或者非标准模式的替换规则中的网线顺序。我们曾经使用使用一根网线,

既上网有安装了一部电话。

  今天在测试一个网线的时候非常麻烦1号线怎么做都通,毫了我一个多小时层层排查没一关,实在没办法,

只好用替代原则。使用白棕和棕替换白橙、橙。
  网线制作的互连方法:
  PC PC 交叉线
  PC HUB 直连线
  HUB普通口 HUB普通口 交叉线
  HUB普通口 HUB级联口 直连线
  PC 路由器 交叉线
  路由器 路由器 交叉线
  PC 交换机 直连线
  路由器 交换机 直连线
  交换机普通口 交换机uplink口 直连线
  交换机普通口 交换机普通口 交叉线
  交换机uplink口 交换机uplink口 交叉线
网线接法|水晶头接法&网线线序及设备间连接(附图)。
局域网就是将单独的微机或终端,利用网络相互连接起来,遵循一定的协议,进行信息交换,实现资源共享。
网线常用的有:-------双绞线、同轴电缆、光纤等。-------
双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线(STP)和一舟非屏蔽双绞线(UTP)。
从性价比和可维护性出发,大多数局域网使用非屏蔽双绞线(UTP-Unshielded Twisted pair) 作为布线的传输介质来组网。
UTP网线由一定长度的双绞线和RJ45水晶头组成。
双绞线由8根不同颜色的线分成4对绞合在一起,成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。
在EIA/TIA-568标准中,将双绞线按电气特性区分为:三类、四类、五类线。
网络中最常用的是三类线和五类线,目前已有六类以上的。
做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。
RJ45水晶头由金属片和塑料构成,制作网线所需要的RJ一45水晶接头前端有8个凹僧,简称“SE”(Position,位置)。
凹槽内的金属触点共有 8个,简称“8C”( Contact,触点),因此业界对此有“8P8C”的别称。
特别需要注意的是RJ45水晶头引脚序号,当金属片面对我们的时候从左至右引脚序号是1~8,序号对于网络连线菲常重要,不能搞错。

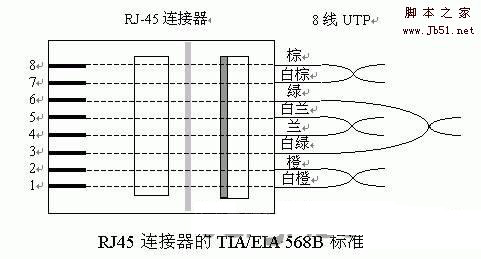

EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。

568A标准:

绿白——1,绿——2,橙白——3,蓝——4,蓝白——5,橙——6,棕白——7,棕——8

568B标准:

橙白——1,橙——2,绿白——3,蓝——4,蓝白——5, 绿——6,棕白——7,棕——8

注:"橙白"是指浅橙色,或者白线上有橙色的色点或色条的线缆,绿白、棕白、蓝白亦同

双绞线的顺序与RJ45头的引脚序号要—一对应。
为了保持最佳的兼容性,普遍采用EIA/TIA 568B标准来制作网线。
注意:在整个网络布线中应该只采用一种网线标准。如果标准不统一,几个人共同工作时准会乱套;更严重

的是施工过程中一旦出现线缆差错,在成捆的线缆中是很难查找和剔除的。笔者强烈建议统一采用568B标准。

事实上10M以太网的网线只使用 1、2、3、6编号的芯线传递数据,即1、2用于发送,3、6用于接收,按颜色

来说:橙白、橙两条用于发送;绿白、绿两条用于接收;4、5,7、8是双向线。
100M和1000M网卡需要使用四对线,即8根芯线全部用于传递数据。由于10M网卡能够使用按 100M方式制作

的网线;而且双绞线又提供有四对线,所以日常生活中不再区分,10M网卡一般也按 100M方式制作网线。

另外,根据网线两端连接网络设备的不同,网线又分为直通线(平行线)和交叉线两种。
直通线(平行线)就是按前面介绍的568A标准或568B标准制作的网线。而交叉线的线序在直通线的基础上做了

一点改变:就是在线缆的一端把1和3对调,2和6对调。即交叉线的一端保持原样(直通线序)不变,在另一端

把1和3对调,2和6对调。
交叉线两端的线序如下:
一端(不变) 另一端(对调两根)

橙白13绿白

橙 26绿

绿白31橙白

蓝 44蓝

蓝白55蓝白

绿 62橙

棕白77棕白

棕 88棕


即--------
直通线:两头都按T568B线序标准连接。
交叉线:一头按T568A线序连接,一头按T568B线序连接。


直通线用于连接:
1.主机和switch/hub;
2.router和switch/hub

交叉线用于连接:
1.switch和switch;
2.主机和主机;
3.hub和hub;
4.hub和switch;
5.主机和router直连

在实践中,一般可以这么理解:
1、同种类型设备之间使用交叉线连接,不同类型设备之间使用直通线连接;
2、路由器和PC属于DTE类型设备,交换机和HUB属于DCE类型设备;
3、RJ45网络接头做法一般有568A和568B两种标准做法,按同一标准即直通线,不同标准即交叉线。
不管如何接线,最后完成后用RJ-45测线仪测试时,8个指示灯都应依次闪烁。


~~~~~~~~~~~~~~~~~~
设备之间的连接方法

1. 网卡与网卡

10M、100M网卡之间直接连接时,可以不用Hub,应采用交叉线接法。

2.网卡与光收发模块

将网卡装在计算机上,做好设置;给收发器接上电源,严格按照说明书的要求操作;用双绞线把计算机和

收发器连接起来,双绞线应为交叉线接法;用光跳线把两个收发器连接起来,如收发器为单模,跳线也应

用单模的。光跳线连接时,一端接RX,另一端接TX,如此交叉连接。不过现在很多光模块都有调控功能,

交叉线和直通线都可以用。光纤收发器基本网络连接图如图2所示。

3.光收发模块与交换机

用双绞线把计算机和收发器连接起来,双绞线为直通线接法。

4.网卡与交换机

双绞线为直通线接法。

5.集线器与集线器(交换机与交换机)

两台集线器(或交换机)通过双绞线级联,双绞线接头中线对的分布与连接网卡和集线器时有所不同,必须要

用交叉线。这种情况适用于那些没有标明专用级联端口的集线器之间的连接,而许多集线器为了方便用户,提

供了一个专门用来串接到另一台集线器的端口,在对此类集线器进行级联时,双绞线均应为直通线接法。

用户如何判断自己的集线器(或交换机)是否需要交叉线连接呢?主要方法有以下几种:

★ 查看说明书

如果该集线器在级联时需要交叉线连接,一般会在设备说明书中进行说明。

★ 查看连接端口

如果该集线器在级联时不需要交叉线,大多数情况下都会提供一至两个专用的互连端口,并有相应标注,

如“Uplink”、“MDI”、“Out to Hub”,表示使用直通线连接。

★ 实测

这是最管用的一种方法。可以先制作两条用于测试的双绞线,其中一条是直通线,另一条是交叉线。之后,

用其中的一条连接两个集线器,这时注意观察连接端口对应的指示灯,如果指示灯亮表示连接正常,否则换

另一条双绞线进行测试。

6. 交换机与集线器之间

交换机与集线器之间也可通过级联的方式进行连接。级联通常是解决不同品牌的交换机之间以及交换机与集线

器之间连接的有效手段。

对于扩充端口的数量还有另一种方式是堆叠。堆叠是扩展端口最快捷、最便利的方式,但不是所有的交换机都

支持堆叠。堆叠通常需要使用专用的堆叠电缆,还需要专门的堆叠模块。另外,同一组堆叠交换机必须是同一

品牌,并且在物理连接完毕之后,还要对交换机进行设置,才能正常运行。对于堆叠的接法,这里不再深究,

有兴趣的读者可进一步查阅相关资料。

-----------------------------
网线接法另附图版。

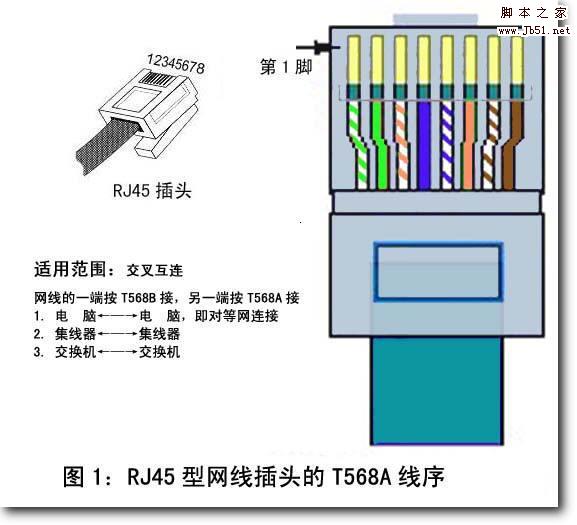

图1...

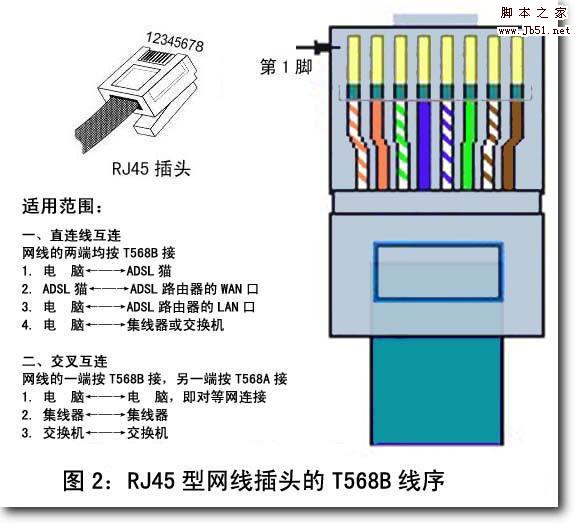

图2...

  T568A 线序的适用范围
  这种接法用于网络设备需要交叉互连的场合,所谓交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同,

一端按 T568A 线序接(图1),另一端按 T568B 线序接(图2),即有几根网线在另一端是先做了交叉才接到 RJ45

插头上去的,适用的连接场合有:

  1. 电 脑←—→电 脑,称对等网连接,即两台电脑之间只通过一条网线连接就可以互相传递数据;
  2. 集线器←—→集线器;
  3. 交换机←—→交换机。

  T568A 线序的接法
  如图1 所示,RJ45 型网线插头各脚与网线颜色标志的对应关系是:

  插头脚号    网线颜色

    1 ———— 绿白
    2 ———— 绿
    3 ———— 橙白
    4 ———— 蓝
    5 ———— 蓝白
    6 ———— 橙
    7 ———— 棕白
    8 ———— 棕

  T568B 线序的适用范围

  一、直连线互连
  网线的两端均按 T568B 接
  1. 电 脑←—→ADSL 猫
  2. ADSL猫←—→ADSL 路由器的 WAN 口
  3. 电 脑←—→ADSL 路由器的 LAN 口
  4. 电 脑←—→集线器或交换机


  二、交叉互连
  网线的一端按 T568B 接,另一端按 T568A 接
  1. 电 脑←—→电 脑,即对等网连接
  2. 集线器←—→集线器
  3. 交换机←—→交换机

  T568B 线序的接法
  如图2 所示,RJ45 型网线插头各脚与网线颜色标志的对应关系是:

  插头脚号    网线颜色

    1 ———— 橙白
    2 ———— 橙
    3 ———— 绿白
    4 ———— 蓝
    5 ———— 蓝白
    6 ———— 绿
    7 ———— 棕白
    8 ———— 棕

两台电脑通过网线直接连接(即对等网)的有关设置

上面已经提到两台电脑之间通过网线进行连接时,rj45 型网线插头与网线的接法是:一端按 t568a 线序接,一端按

t568b 线序接,然后网线经 rj45 插头播入要连接电脑的网线插口中,这就完成了两台电脑间的物理连接。但是这时

两台电脑间不一定马上就能进行数据传送,还必须进行相关的设置:

1. 指定每台电脑的 ip 地址:
可以选择 192.168.0.1 ——— 192.168.0.254 之间任何值作为这两台电脑的 ip 地址,注意 ip 地址不要重复使用。

2. 设置每台电脑的子网掩码为: 255.255.255.0
3. 设置每台电脑的网关一样:
例如,如果第一台电脑的 ip 地址是 192.168.0.1,第二台电脑的 ip 地址是 192.168.0.2,则第一台电脑和第二台电脑的

网关都应该是 192.168.0.1 或都是 192.168.0.2,或者网关取192.168.0.1 ——— 192.168.0.254 之间任何值,例如两

台机子的网关都取192.168.0.100。

4. 设置要访问电脑的硬盘为共享:设置共享的方法与局域网中的操作相同。
完成了上面 1. —— 4. 项的设置后,在电脑的“网上邻居”中就可以看到互相连接的电脑了,接下来就可以像局域网那样

用“复制-粘贴”互相传送数据了
